Datos del producto:

Pago y Envío Términos:

Contacto

Descripción detallada del producto

Material:	HT250	NOMBRE:	Placas de ángulo del arrabio 1 uso de la industria de electrónica de la llanura del grado
Tipo:	Tipo hueco	LLANURA:	1 grado
Tamaño:	como petición de los clientes	Final superficial:	pedazo de la mano
Alta luz:	regla de acero inoxidable , fijación de la caja del cubo con abrazadera

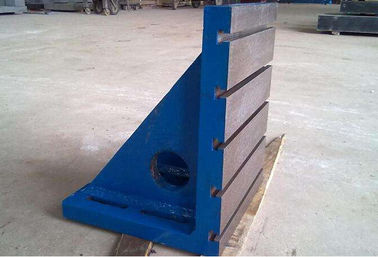

Placas de ángulo del arrabio 1 uso de la industria de electrónica de la llanura del grado

Se asegura la base y la exactitud vertical de las superficies.
La base y las superficies verticales son rascado acabado.
En la base y las superficies verticales, los agujeros ranurados se proporcionan para la fijación de los pedazos del trabajo.
Puede ser utilizado como plantilla que trabaja a máquina si está instalado en centros de mecanización.
Hay una ayuda en la pieza interna para los trabajos más largos de 200m m.

Especificación de la placa de ángulo del arrabio:

Especificación (milímetros)	Perpendicularity en medio medición adyacente superficie			Llanura y rectitud de la superficie de medición			Llanura y rectitud de la superficie del dato
	Grado de la precisión (μm)
	1	2	3	1	2	3	1	2	3
200 × 200	8	16	30	4	8	16	6	12	24
300 × 200	10	20	40	5	10	20	8	16	30
300 × 300	10	20	40	5	10	20	8	16	30
400 × 300	12	24	45	6	12	24	10	20	40
400 × 400	12	24	45	6	12	24	10	20	40
500 × 400		28	50		14	28		24	48
500 × 500		28	50		14	28		24	48
800 × 600		35	60		18	35		28	55
