Datos del producto:
Pago y Envío Términos:
|
Tipo: | cadena de la fricción | Material: | Plástico |
---|---|---|---|
Modo: | 15-20m m | Uso: | Máquinas herramientas CNC |
Característica: | Resistencia de desgaste | Gama de temperaturas: | 40C-130C |
Alta luz: | portador de cable de cadena de la fricción,cadena de la fricción del alambre |

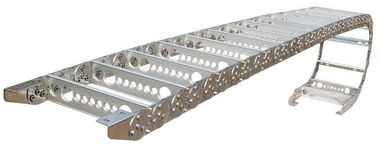

Tipo abierto cadena de aluminio de acero inoxidable de TL del cable. El cuerpo principal de la cadena de aluminio de acero del cable se compone de la placa de cadena, de la placa de ayuda y del perno del eje. La placa de cadena se galvaniza, con aspecto nuevo y la estructura razonable. Hay tres tipos de placas de ayuda, incluyendo tipo integral, tipo partido y tipo de capítulo. La placa de ayuda se hace de la aleación de aluminio, y el separador se hace de nilón. Hay opciones blancas y negras. Este producto tiene buena rigidez, no la deforma, y es fácil de instalar. Utiliza los materiales abrasión-resistentes para mejorar la resistencia de abrasión del producto y es más flexible en el doblez. El aspecto es exquisito, que puede aumentar grandemente el aspecto artístico total del equipo de la máquina-herramienta.
Material y funcionamiento
Material: Dureza de acero, de acero, buena inoxidable y llevar resistencia
Vida útil: Bajo uso normal, hasta 5 millones de movimientos de intercambio.
Selección de cadena de la fricción
Alto: Seleccione el cable incorporado, la tubería, la tráquea y la altura máxima para la referencia, la altura del conducto de la cadena por lo menos el 10% de la fricción del espacio restante.
Ancho: Elija el cable incorporado, tubería, tráquea, la suma de su diámetro externo para la referencia, la anchura de la cadena por lo menos el 10% de la fricción del espacio restante.
Tamaño de cadena de la fricción
Tabla de parámetro de cadena de la fricción de acero del cable | ||||||
Tipo | TL45 | TL50 | TL65 | TL75 | TL80 | TL95 |
Echada (milímetros) | 45 | 50 | 65 | 75 | 80 | 95 |
Radus de doblez (milímetro) |
R50 | R50 |
R75/R90/R115 /R125/R145/R185
|
R75/R90/R115 /R125/R145/R185 R200/R250/R300 |
R100/R115/R125/ R145/R185/R200/ R250/R300 |
R115/R125/ R145/R185/R200/ R250/R300/R400 |
Altura externa (milímetro) |
30 | 35 | 44 | 50 | 55 | 70 |
Maxium y mínimo Anchura externa (milímetros) |
1, anchura mínima 50 de la ayuda; 2, supoort del masximum TL45/50/65/75/80 de no es más de 4 veces la echada; 3, ayuda máxima TL95 no más que seis veces la echada |
|||||
Tipo de la placa de ayuda | tenemos tres tipos a elegir, tipo de la placa de I.integral; II, tipo separado; III, tipo de marco | |||||
Abertura máxima de la placa de ayuda (milímetros)
|
15 | 35 | 35 | 35 | 35 | 55 |
